Добавление объекта коммунальной инфраструктуры

Для добавления объекта в реестр необходимо на вкладке Объекты коммунальной инфраструктуры нажать на кнопку Добавить объект.

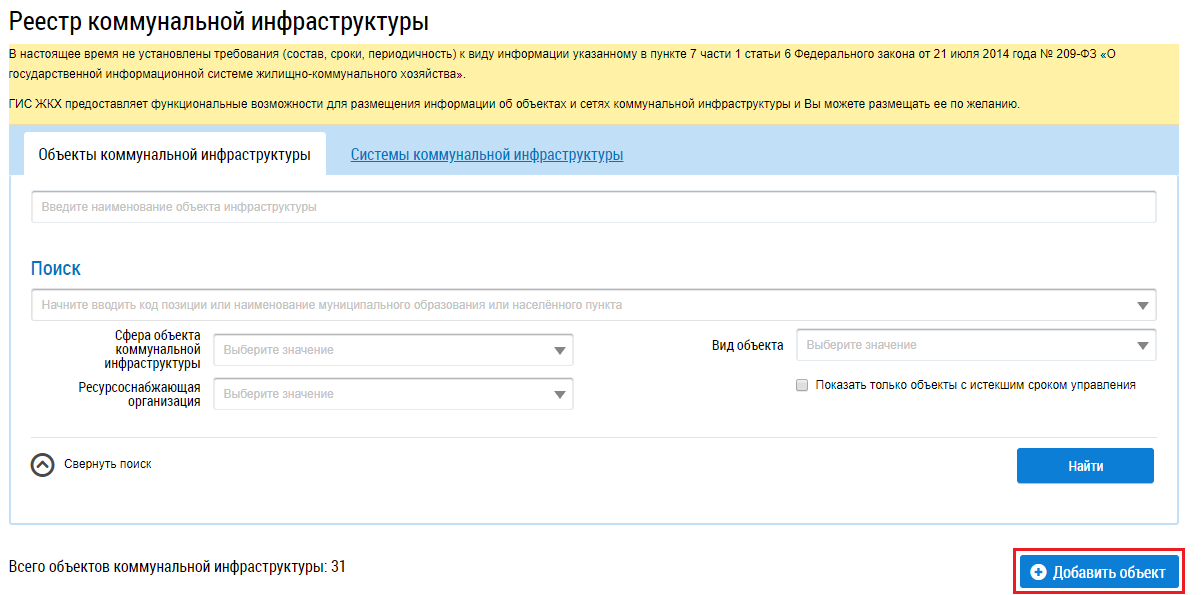

Рис. 1. Страница «Реестр коммунальной инфраструктуры». Кнопка «Добавить объект»

Отображается страница Добавление нового объекта инфраструктуры.

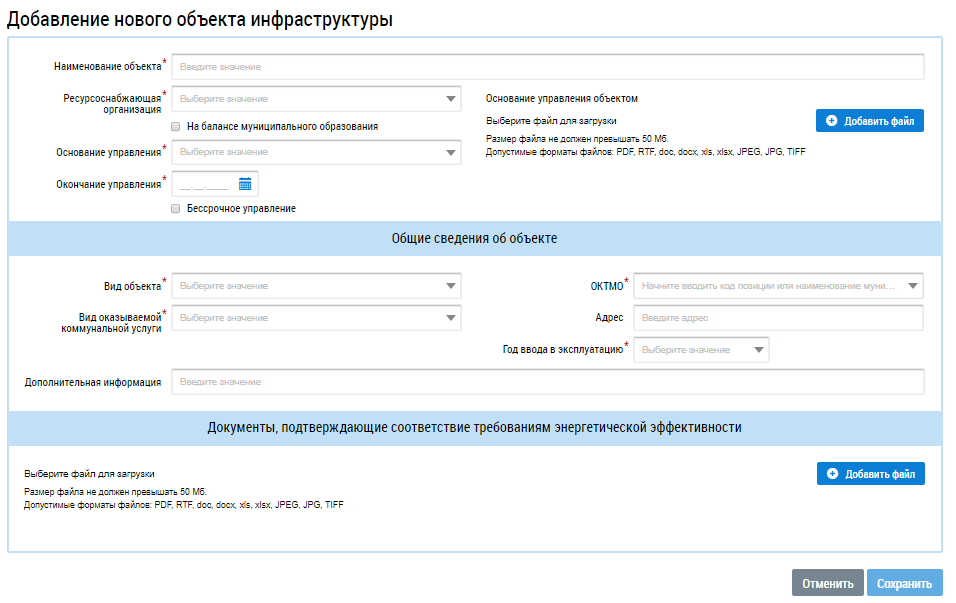

Рис. 2. Страница «Добавление нового объекта инфраструктуры»

Заполните обязательные поля на форме добавления нового объекта коммунальной инфраструктуры. Для заполнения поля Наименование объекта введите корректное значение. Для заполнения полей Основание управления, Окончание управления выберите значение из выпадающего списка. Для добавления файла нажмите на кнопку Добавить файл, выберите файл для загрузки и нажмите на кнопку Загрузить файлы.

Для выбора вида объекта раскройте выпадающий список. После добавления вида объекта на странице отображаются дополнительные поля и блоки в зависимости от выбранного объекта.

Блок Производство коммунального ресурса отображается для следующих объектов:

  1. Водозаборное сооружение;
  2. Котельная;
  3. Теплоэлектростанция;
  4. Канализационное очистное сооружение;
  5. Электростанция.

Блок Характеристика сетевого объекта отображается для следующих объектов:

  1. Насосная станция;
  2. Водоочистное сооружение;
  3. Тепловая насосная станция;
  4. Тепловой пункт;
  5. Канализационная насосная станция;
  6. Газораспределительная станция (ГРС);
  7. Газорегуляторный пункт (ГРП);
  8. Шкафный регуляторный пункт (ГРПШ);
  9. Газорегуляторная установка (ГРУ);
  10. Электрическая подстанция;
  11. Центральный распределительный пункт.

Блок Передача (транспортировка) коммунальных ресурсов отображается для следующих объектов:

  1. Водопроводная сеть;
  2. Тепловая сеть;
  3. Канализационная сеть;
  4. Газораспределительная сеть.

Блок Участки сети с полями для добавления Источники и Приемники отображается для следующих объектов:

  1. Водопроводная сеть;
  2. Тепловая сеть;
  3. Канализационная сеть;
  4. Газораспределительная сеть.

Далее приведен порядок добавления объекта коммунальной инфраструктуры вида Водозаборное сооружение.

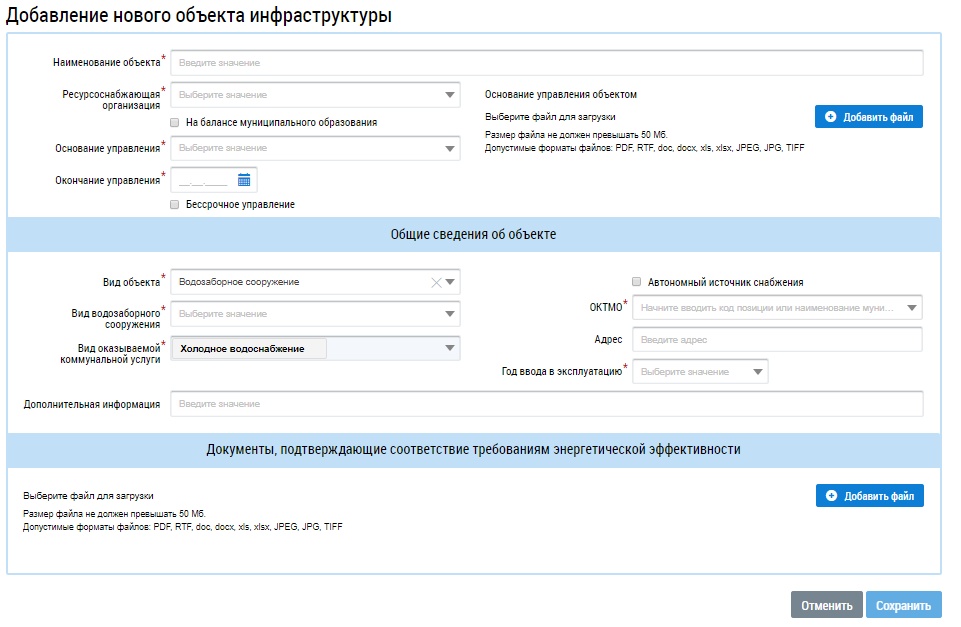

Рис. 3. Новое отображение страницы в зависимости от выбранного вида объекта (вид объекта – «Водозаборное сооружение»)

При заполнении поля Год ввода в эксплуатацию следует иметь ввиду, что если объект или сеть объектов коммунальной инфраструктуры достраивалась в течение нескольких лет, то необходимо указывать год окончательной постройки объекта/сети.

Для добавления документа, подтверждающего соответствие требованиям энергетической эффективности, нажмите на кнопку Добавить файл.

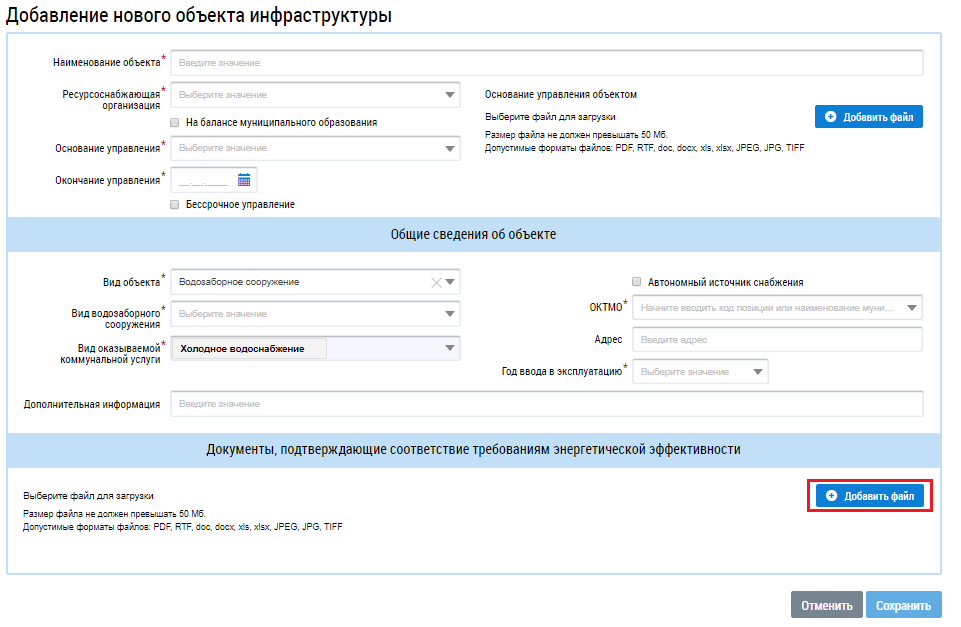

Рис. 4. Страница «Добавление нового объекта инфраструктуры». Кнопка «Добавить файл»
  1. Установленная мощность – это сумма номинальных мощностей водоподъемного оборудования (насосов);
  2. Располагаемая мощность – установленная мощность за вычетом ограничений по мощности;
  3. Присоединенная нагрузка должна быть равна сумме промышленность + социальная сфера + население.

Заполните остальные обязательные поля на странице.

Для сохранения сведений нажмите на кнопку Сохранить. Для отмены процедуры добавления нового объекта инфраструктуры – на кнопку Отменить.

Примечание:
В случае добавления сети (тепловой, канализационной, водопроводной, газораспределительной) требуется добавить ее участки, а также сведения о ресурсах – в обязательном порядке, сведения об источниках и приемниках сети – при необходимости.

Источником является сетевой объект, который осуществляет подачу в сеть (или систему коммунальной инфраструктуры) коммунального ресурса. Источником сети может являться как объект, производящий коммунальный ресурс, так и объект, стоящий на границе балансовой принадлежности технологически связанной сети, передающей коммунальный ресурс в текущую сеть.

Приемником признается сетевой объект сетей инженерно-технического обеспечения, осуществляющий передачу коммунального ресурса и не являющийся источником сети. Под передачей ресурса подразумевается совокупность технологически связанных действий, обеспечивающих прием, преобразование и доставку коммунального ресурса. Все сетевые объекты, не являющиеся источниками сети, признаются приемниками сети.

Приёмниками в терминологии ГИС ЖХК являются объекты инфраструктуры. Для водопроводных сетей источником может быть водозаборное сооружение, насосная станция, водоочистное сооружение. Приемником может быть насосная станция, водоочистное сооружение. Указывать жилой дом в качестве приемника не требуется. Жилой дом может быть потребителем и должен быть указан на вкладке Потребители.

Для внесения изменений в сведения об объекте коммунальной инфраструктуры нажмите на пункт контекстного меню Изменить в строке с наименованием объекта коммунальной инфраструктуры.

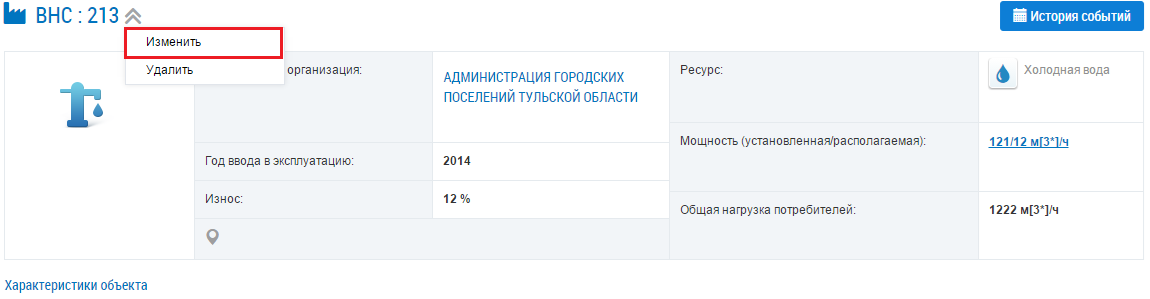

Рис. 5. Пункт меню «Изменить»

Отображается страница Карточка объекта коммунальной инфраструктуры на вкладке Технические характеристики. Внесите изменения в значения полей, доступных для редактирования. Для изменения сведений о коммунальном ресурсе раскройте контекстное меню коммунального ресурса и выберите пункт Изменить.

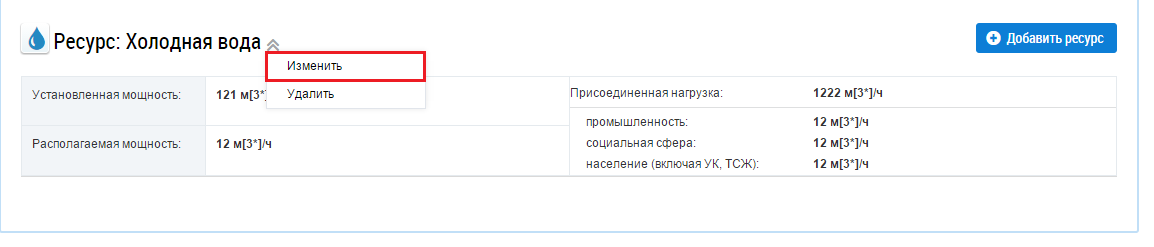

Рис. 6. Вкладка «Технические характеристики» карточки ОКИ. Пункт контекстного меню «Изменить»

Система отображает окно Изменение сведений о коммунальном ресурсе.

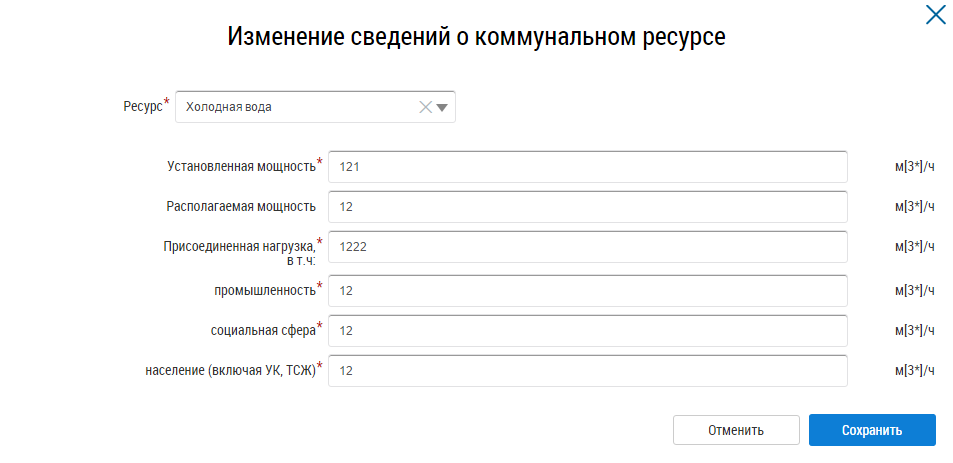

Рис. 7. Окно «Изменение сведений о коммунальном ресурсе»

Внесите изменения в поля, доступные для редактирования, и нажмите на кнопку Сохранить. Чтобы отменить действия по изменению сведений о ресурсе, нажмите на кнопку Отменить.

Для сохранения введенной информации об объекте коммунальной инфраструктуры нажмите на кнопку Сохранить, для прекращения процедуры – на кнопку Отменить.

Для добавления файла для загрузки нажмите на кнопку Добавить файл. Выберите файл для загрузки и нажмите на кнопку Загрузить файлы. Для отмены добавления файла нажмите на пиктограмму «».

Для сохранения введенных данных нажмите на кнопку Сохранить.

Для отмены процедуры добавления объекта нажмите на кнопку Отменить.
