Добавление объекта коммунальной инфраструктуры

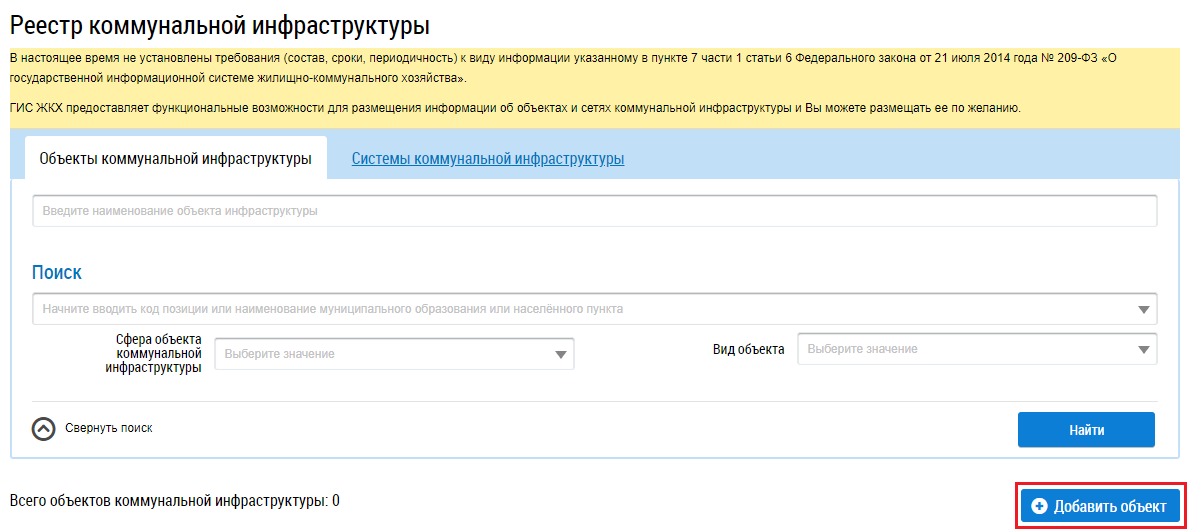

Для добавления объекта в реестр необходимо на вкладке Объекты коммунальной инфраструктуры нажать на кнопку Добавить объект.

Отображается страница Добавление нового объекта инфраструктуры.

Заполните обязательные поля на форме добавления нового объекта коммунальной инфраструктуры. Для заполнения поля Наименование объекта введите корректное значение. Для заполнения полей Основание управления, Окончание управления выберите значение из выпадающего списка. Для добавления файла нажмите на кнопку Добавить файл, выберите файл для загрузки и нажмите на кнопку Загрузить файлы.

Подтверждающими соответствие требованиям энергетической эффективности документами являются: заключение органа государственного строительного надзора, заключение федерального государственного экологического надзора, энергетический паспорт РСО или иные результаты энергетического обследования, а также проектная документация на объект коммунальной инфраструктуры.

Для выбора вида объекта раскройте выпадающий список. После добавления вида объекта на странице отображаются дополнительные поля и блоки в зависимости от выбранного объекта.

Блок Производство коммунального ресурса отображается для следующих объектов:

1. Водозаборное сооружение;
2. Котельная;
3. Теплоэлектростанция;
4. Канализационное очистное сооружение;
5. Электростанция.

Блок Характеристика сетевого объекта отображается для следующих объектов:

1. Насосная станция;
2. Водоочистное сооружение;
3. Тепловая насосная станция;
4. Тепловой пункт;
5. Канализационная насосная станция;
6. Газораспределительная станция (ГРС);
7. Газорегуляторный пункт (ГРП);
8. Шкафный регуляторный пункт (ГРПШ);
9. Газорегуляторная установка (ГРУ);
10. Электрическая подстанция;
11. Центральный распределительный пункт.

Блок Передача (транспортировка) коммунальных ресурсов отображается для следующих объектов:

1. Водопроводная сеть;
2. Тепловая сеть;
3. Канализационная сеть;
4. Газораспределительная сеть.

Блок Участки сети с полями для добавления Источники и Приемники отображается для следующих объектов:

1. Водопроводная сеть;
2. Тепловая сеть;
3. Канализационная сеть;
4. Газораспределительная сеть.

Далее приведен порядок добавления объекта коммунальной инфраструктуры вида Водозаборное сооружение.

При заполнении поля Год ввода в эксплуатацию следует иметь ввиду, что если объект или сеть объектов коммунальной инфраструктуры достраивалась в течение нескольких лет, то необходимо указывать год окончательной постройки объекта/сети.

Для добавления документа, подтверждающего соответствие требованиям энергетической эффективности, нажмите на кнопку Добавить файл.

Для добавления ресурса нажмите на кнопку Добавить ресурс. Отображается окно Добавление нового ресурса.

Заполните обязательные поля в окне Добавление нового ресурса:

1. Установленная мощность – это сумма номинальных мощностей водоподъемного оборудования (насосов);
2. Располагаемая мощность – установленная мощность за вычетом ограничений по мощности;
3. Присоединенная нагрузка должна быть равна сумме промышленность + социальная сфера + население.

При заполнении полей Установленная мощность, Располагаемая мощность, Присоединенная нагрузка, в т.ч. допускается ввод неотрицательных чисел с 3 десятичными знаками. Обращаем внимание, что в Системе разделителем является точка «.».

Под определением присоединенная нагрузка понимается следующее:

1. Для водоснабжения – суммарный проектный максимальный часовой объем воды, расходуемый объектами, присоединенными к водопроводной сети.
2. Для водоотведения – суммарный проектный максимальный часовой объем бытовых вод, поступающих в канализационную сеть от объектов, присоединенных к этой сети.
3. Для теплоснабжения – суммарная проектная максимальная тепловая нагрузка (мощность) либо суммарный проектный максимальный часовой расход теплоносителя для всех систем теплопотребления, присоединенных к тепловым сетям.
4. Для электроснабжения – сумма номинальных мощностей всех присоединенных к электрической сети трансформаторов и приемников электрической энергии.

При добавлении объекта коммунальной сети и выбора одного из следующих значений вида объекта:

1. Водопроводная сеть;
2. Тепловая сеть;
3. Канализационная сеть;
4. Газораспределительная сеть;
5. Электрическая сеть.

Необходимо указать информацию об участках данной сети. Информация об участке содержит в себе следующие атрибуты:

1. Наименование участка;
2. Диаметр;
3. Протяженность;
4. Нуждается в замене;
5. Износ;
6. Давление (в случае добавления газораспределительной сети);
7. Напряжение (в случае добавлении электрической сети);
8. Тип прокладки;
9. Тип изоляции.

Информация о протяженности сети указывается в однотрубном исчислении. При этом если диаметр у труб одинаковый, то следует удваивать протяженность. Если диаметр труб разный, то укажите сумму диаметров.

После заполнения полей нажмите на кнопку Сохранить.

Заполните остальные обязательные поля на странице.

При выборе некоторых видов объекта (Водозаборное сооружение, Котельная, Электростанция, Электрическая подстанция) отображается флажок Автономный источник. Установите его в случае необходимости. Автономный источник – это комплекс технологического оборудования, вырабатывающего коммунальный ресурс принятых параметров для целей ресурсоснабжения конкретного здания и сооружения или группы зданий и сооружений. Передача такого ресурса осуществляется напрямую без использования сетей передачи ресурса.

Для сохранения сведений нажмите на кнопку Сохранить. Для отмены процедуры добавления нового объекта инфраструктуры – на кнопку Отменить.

Источником является сетевой объект, который осуществляет подачу в сеть (или систему коммунальной инфраструктуры) коммунального ресурса. Источником сети может являться как объект, производящий коммунальный ресурс, так и объект, стоящий на границе балансовой принадлежности технологически связанной сети, передающей коммунальный ресурс в текущую сеть.

Приемником признается сетевой объект сетей инженерно-технического обеспечения, осуществляющий передачу коммунального ресурса и не являющийся источником сети. Под передачей ресурса подразумевается совокупность технологически связанных действий, обеспечивающих прием, преобразование и доставку коммунального ресурса. Все сетевые объекты, не являющиеся источниками сети, признаются приемниками сети.

Приёмниками в терминологии ГИС ЖХК являются объекты инфраструктуры. Для водопроводных сетей источником может быть водозаборное сооружение, насосная станция, водоочистное сооружение. Приемником может быть насосная станция, водоочистное сооружение. Указывать жилой дом в качестве приемника не требуется. Жилой дом может быть потребителем и должен быть указан на вкладке Потребители.

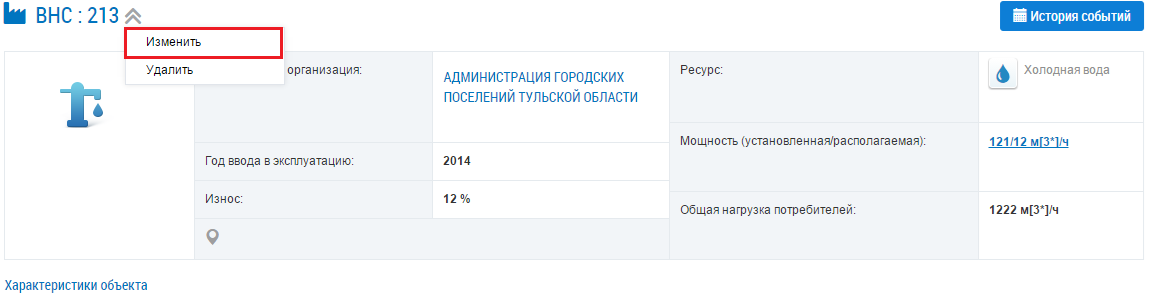

Для внесения изменений в сведения об объекте коммунальной инфраструктуры нажмите на пункт контекстного меню Изменить в строке с наименованием объекта коммунальной инфраструктуры.

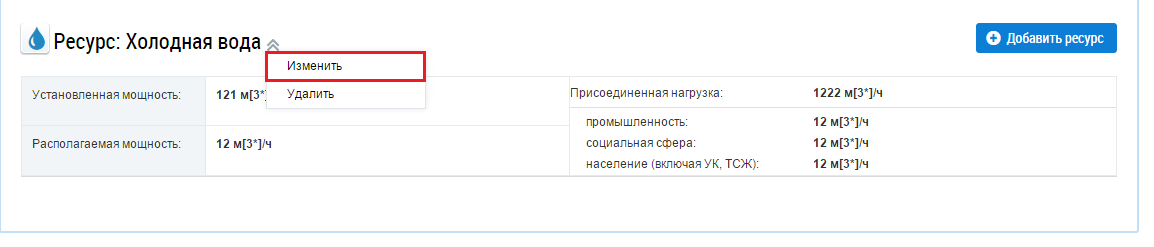

Отображается страница Карточка объекта коммунальной инфраструктуры на вкладке Технические характеристики. Внесите изменения в значения полей, доступных для редактирования. Для изменения сведений о коммунальном ресурсе раскройте контекстное меню коммунального ресурса и выберите пункт Изменить.

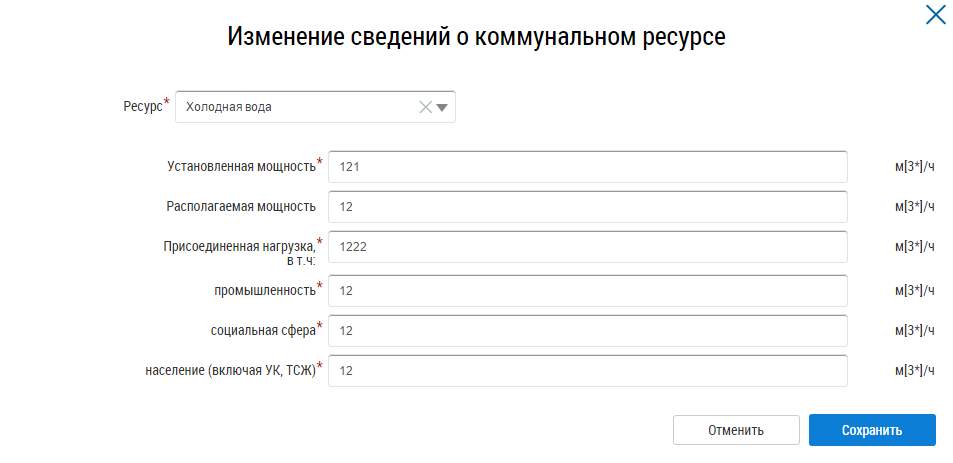

Система отображает окно Изменение сведений о коммунальном ресурсе.

Внесите изменения в поля, доступные для редактирования, и нажмите на кнопку Сохранить. Чтобы отменить действия по изменению сведений о ресурсе, нажмите на кнопку Отменить.

Для сохранения введенной информации об объекте коммунальной инфраструктуры нажмите на кнопку Сохранить, для прекращения процедуры – на кнопку Отменить.

Для добавления файла для загрузки нажмите на кнопку Добавить файл. Выберите файл для загрузки и нажмите на кнопку Загрузить файлы. Для отмены добавления файла нажмите на пиктограмму «».

Для сохранения введенных данных нажмите на кнопку Сохранить.

Для отмены процедуры добавления объекта нажмите на кнопку Отменить.
